ТРАНСПОРТЕРНАЯ СИСТЕМА DN100 – DN2000
ПОРТАТИВНЫЕ / ИНТЕГРИРОВАННЫЕ СИСТЕМЫ 2-В-1.
Наши интегрированные системы легко снимаются с автомобиля и становятся портативными. Это обязательно оценят бригады, когда нет возможности проехать к месту проверки.
СОВМЕСТИМОСТЬ СЕГОДНЯ И ЗАВТРА
Изделия, которые мы производим, взаимно совместимы. Можно даже подключить проталкиваемую камеру к блоку управления транспортерной системы. Головки сменные на всех транспортеров.
Наши новые системы обратно совместимы с блоками управления, приобретенными у нас в прошлом. Они также будут работать с любым новым оборудованием, которые мы будем производить в будущем.

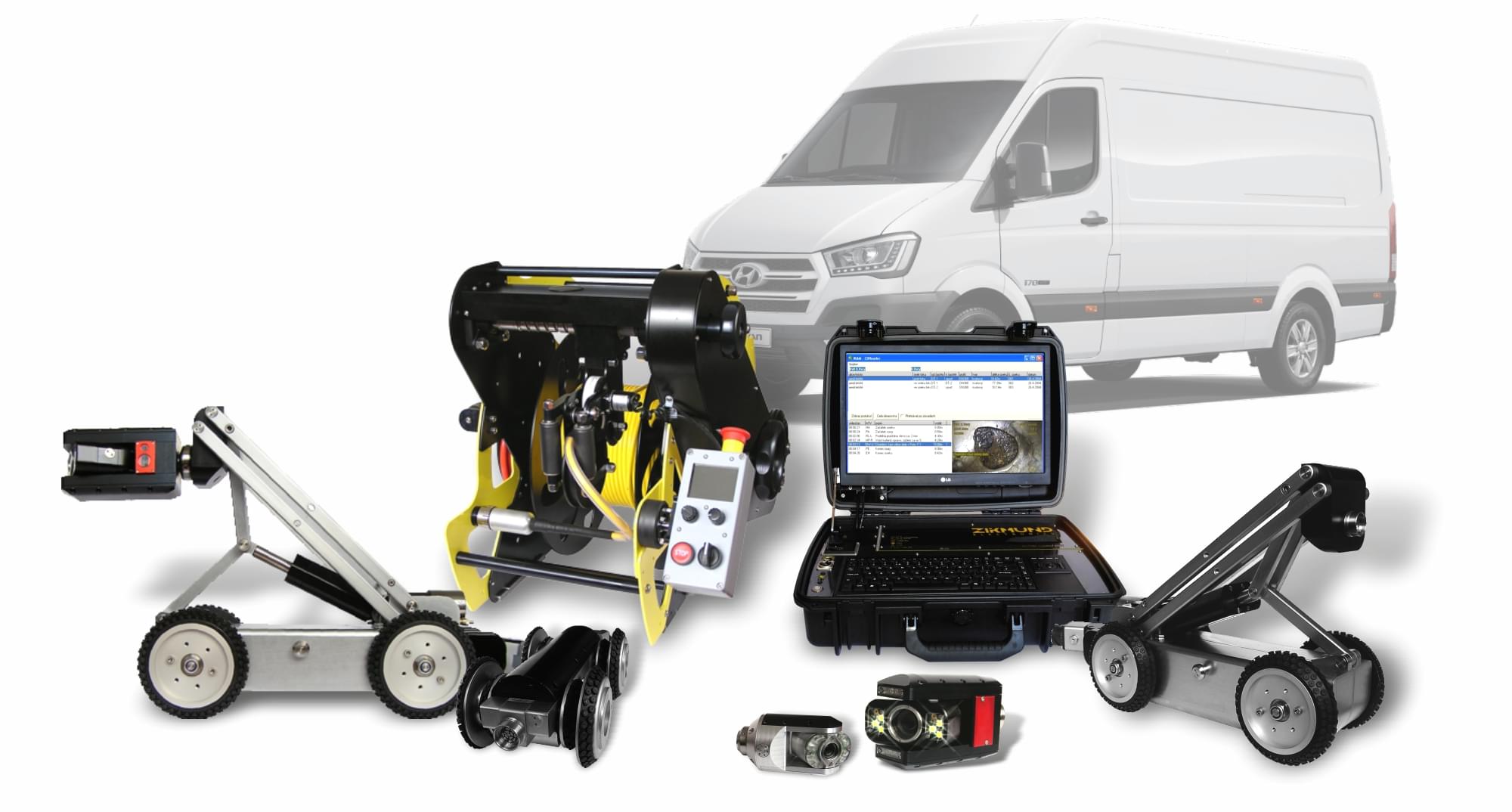

ОСНОВНЫЕ КОМПОНЕНТЫ ТРАНСПОРТЕРНОЙ СИСТЕМЫ
ТРАНСПОРТЕРЫ
ГОЛОВКИ
БЛОК УПРАВЛЕНИЯ
КАБЕЛЬНЫЙ БАРАБАН
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕТРАНСПОРТЕРЫ И ПЛОТ

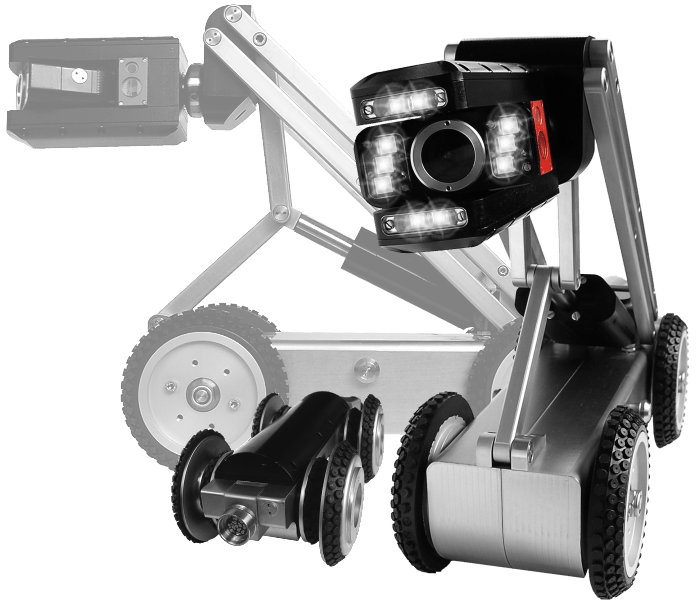

Транспортер является носителем камеры. Выбор транспортера зависит от предполагаемого использования в трубопроводе. Мы поможем вам сделать правильный выбор.
Транспортеры и их возможности

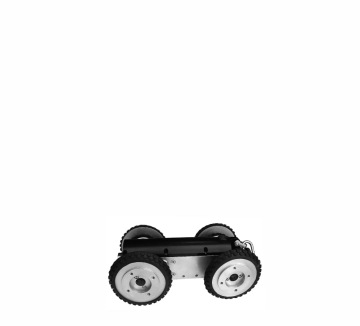

KV 100

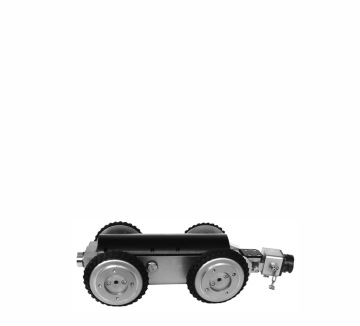

RV 125

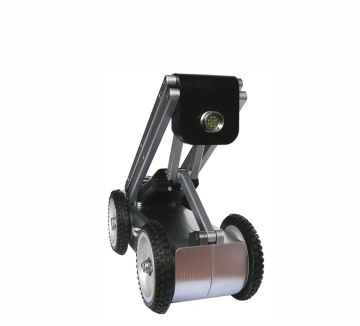

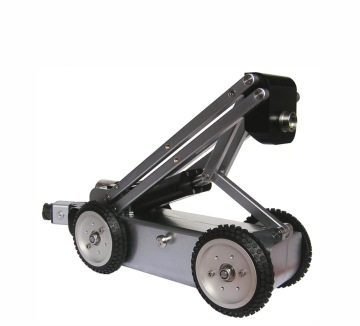

RN 305RV 305
RN 315RV 315

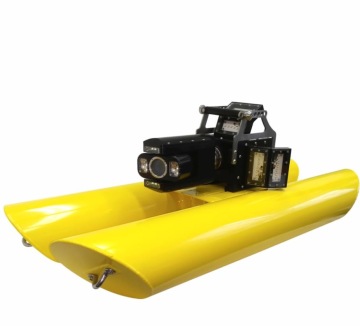

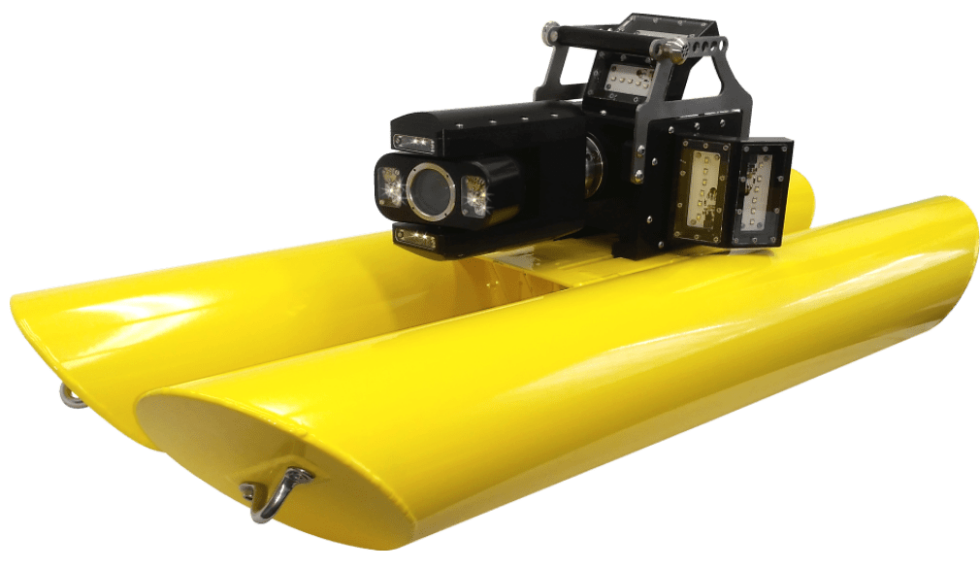

ПЛОТ| KV 100 | RV 125 | RN 305 | RV 305 | RN 315 | RV 315 | ПЛОТ | |
|---|---|---|---|---|---|---|---|
| DN 100 – 300 | * | * | |||||
| DN 150 – 1500 | * | * | |||||
| DN 200 – 1500 | * | * | |||||
| Камера заднего вида | * | * | * | * | * | ||
| Измерение наклона | * | * | * | * | * | * | |
| Разъем с горизонтальным / вертикальным перемещением | * | * | * | * | * | ||
| Вращаемый | * | * | * | ||||
| Автоматическая стабилизация | * | * | * | ||||
| Обнаружение притока грунтовых вод | * | * | * | * | |||
| Ручка головки с поворотом | * | * | |||||
| Электроподъемник головки | По желанию | По желанию | По желанию | По желанию | |||
| Для спутниковых камер | * | * | * | * | |||
| Дополнительное освещение | * | * | * | * | * | ||
| Подходит для затопленных труб | * |
Аксессуары
ДОПОЛНИТЕЛЬНЫЕ КОЛЕСА
для транспортера КV 100 + адаптер
для транспортера RV 125
для транспортеров RN/RV 305
для транспортеров RN/RV 315

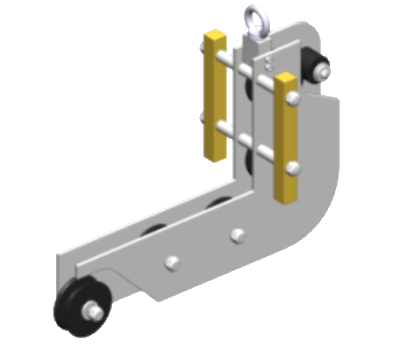

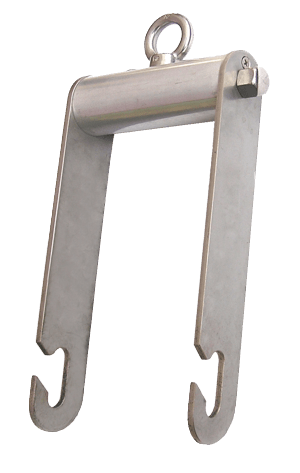

ПОДЪЕМНАЯ ВИЛКА
(4 вида вилок в зависимости от ширины)
для KV 100, RV 125, RN/RV 305, RN/RV 315
НАПРАВЛЯЮЩИЕ РОЛИКИ ДЛЯ КАБЕЛЯ
Способствует перемещению кабеля по внутреннему краю шахты.

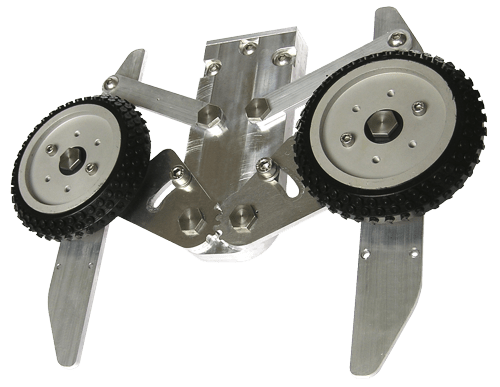

ОПОРНОЕ КОЛЕСО ДЛЯ ОВАЛЬНЫХ ТРУБ
Крепится к раме транспортера, регулировка ширины. Для транспортеров с электроподъемником — полная регулировка с места оператора.
ГОЛОВКИ КАМЕРЫ для ВСЕХ СИСТЕМ
Выберите ту, которая лучше всего подходит по назначению

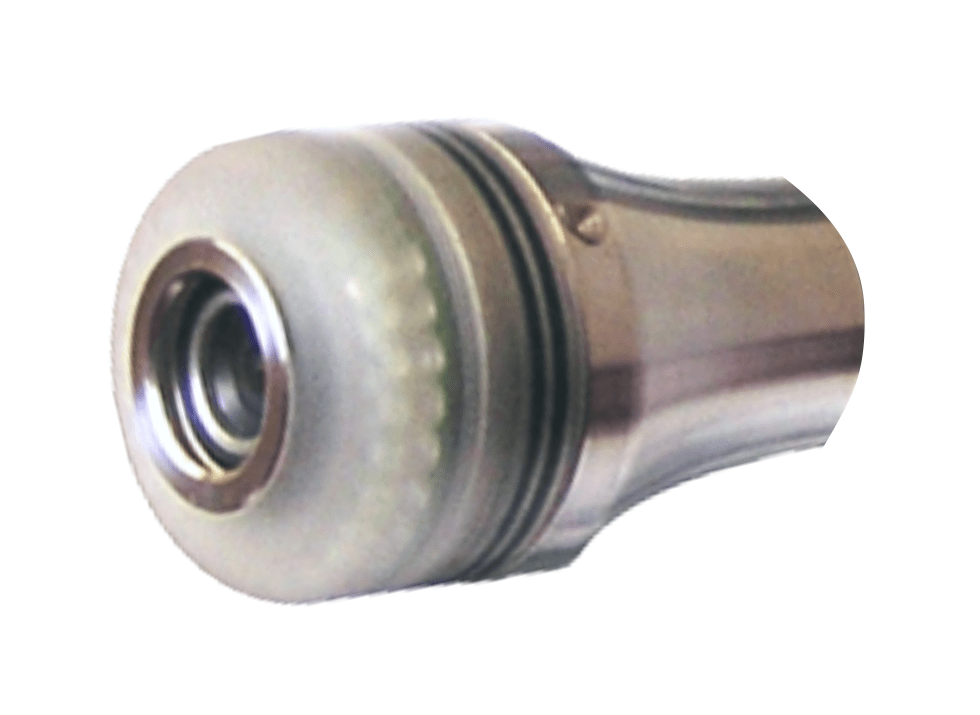

VH 33

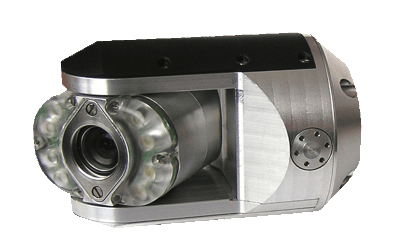

RTH 34

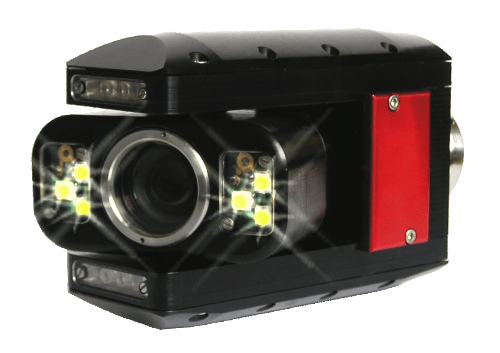

RTH 112i
RTH 112HD
| ПРИМЕНЕНИЕ ГОЛОВКИ: | - проталкиваемые DN50-300, камера для ответвлений. Водостойкая гайка. | - проталкиваемые DN70-400, все транспортеры (адаптеры), спутник. | - для всех транспортеров, водостойкая гайка. | - для всех транспортеров, водостойкая гайка. |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | диам.42мм, автовыравнивание, 8 LED | диам.62мм, автовыравнивание, 8 LED, автовозврат | вращение 270/360°, рег.скорости, возврат, указатель направления, разъем, центр.давление, LED до DN800 | вращение 270/360°, рег.скорости, возврат, указатель, разъем, центр.давление, LED до DN800 |
| ОБЪЕКТИВ: | ручной фокус | моторизованный фокус | автофокус, ZOOM 10:1 оптический | автофокус, ZOOM 10:1 оптический |
| ЧИП КАМЕРЫ: | 440 МП, 530 ТВ строк, 0,015 лк | 440 МП, 530 ТВ строк, 0,015 лк | 440 МП, 530 ТВ строк, 0,015 лк, автодиафрагма | 440 МП, 530 ТВ строк, 0,015 лк, автодиафрагма |
| ЛАЗЕР: | Нет | лазер для измерения диаметра и овальности | лазер для ширины щелей, диаметр/овальность DN125-280, подготовка DN220-800 | лазер для ширины щелей, диаметр/овальность DN125-280, подготовка DN220-800 |
| ДОП. АКСЕССУАРЫ: | Передатчик 33 кГц | Передатчик 33 кГц | Удлинение, лазер DN220-480/450-800, передатчик | Удлинение, лазер DN220-480/450-800, передатчик |
БЛОК УПРАВЛЕНИЯ

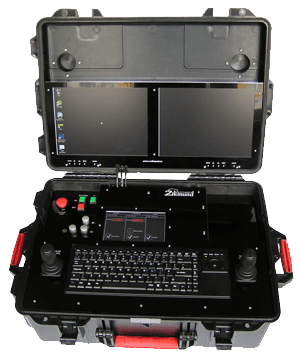

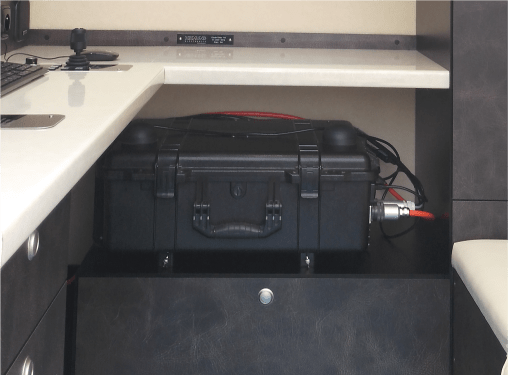

Уникальностью блока управления является его двойственность — он может быть портативным, когда это необходимо, но его также можно установить и полностью интегрировать в инспекционный автомобиль, закрепив его под рабочим столом с помощью быстроразъемных зажимов и разъемов для периферийных устройств.

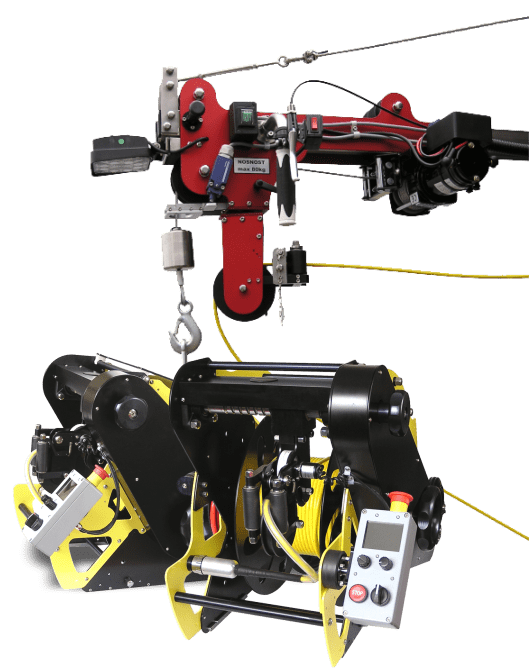

КАБЕЛЬНЫЙ БАРАБАН и КАБЕЛЬ И ПОЗИЦИОННЫЙ РЫЧАГ

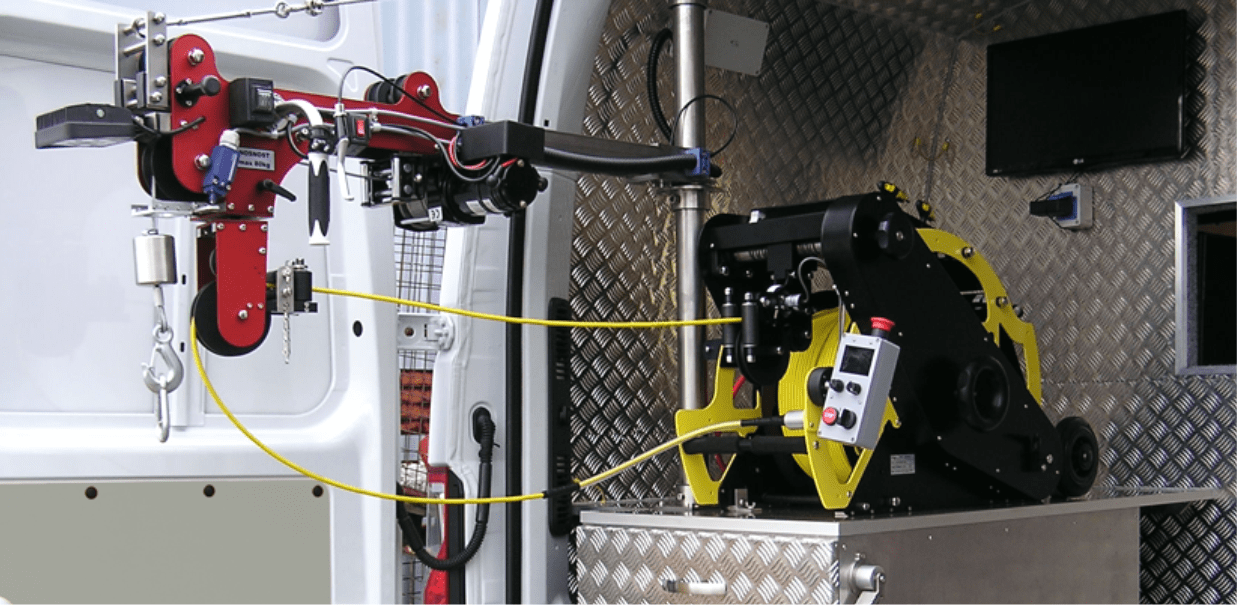

Универсальный кабельный барабан, ее можно закрепить в автомобиле или снять для переносного использования по мере необходимости.
Описание и аксессуары
- электропривод лебедки
- автоматическое выпрямление кабеля
- автоматическая синхронизация движения лебедки и транспортера
- регулируемый тормоз
- рукоятка для наматывания вручную
- длина кабеля от 150 до 300 м
- НОВЫЙ сверхпрочный кабель
- электронное измерение расстояния
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

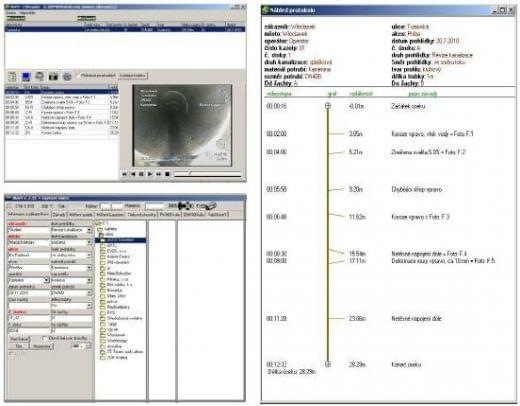

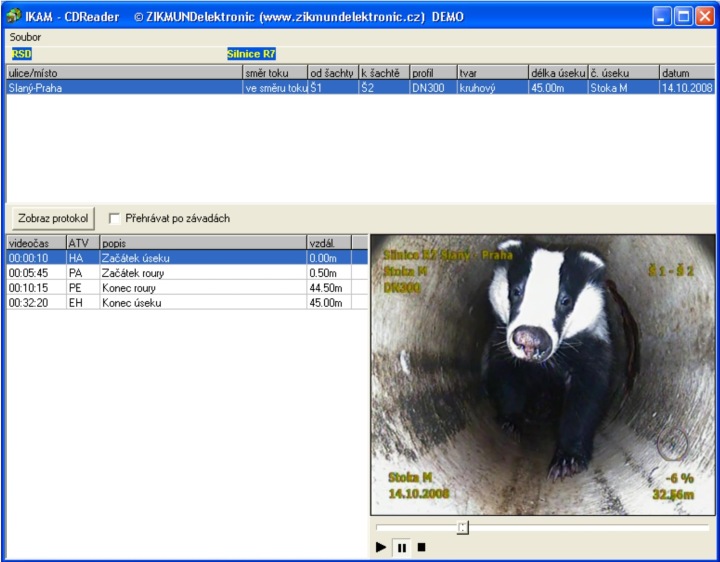

IKAM и CD WRITER — ИНТУИТИВНОЕ И ПРОСТОЕ В ИСПОЛЬЗОВАНИИ
Наше программное обеспечение составляет графические протоколы по обследованным участкам и обладает следующими функциями:
- Показывает диаграммы с выражением наклона
- Измеряет овальность методом сравнения
- Лазерное измерение овальности и ширины трещин
- Испытание участков под давлением
- Массовая печать документов
- Указатель направления обзора
- Работает по стандартам ATV и EN13508-2
Лазерное измерение позволяет рассчитывать расстояния. В состав ПО входит модуль Isybau для импорта в ГИС. Программа просмотра имеет бесплатную лицензию.
АКСЕССУАРЫ ТРАНСПОРТЕРНОЙ СИСТЕМЫ
НЕПРЕРЫВНОЕ ИЗМЕРЕНИЕ ОВАЛЬНОСТИ
ОБНАРУЖЕНИЕ ПРИТОКА ГРУНТОВЫХ ВОД
ТРАССИРОВАНИЕ
РАСШИРЕНИЕ К ТРАНСПОРТЕРНОЙ СИСТЕМЕ
ИНСПЕКЦИОННЫЙ АВТОМОБИЛЬНЕПРЕРЫВНОЕ ИЗМЕРЕНИЕ ОВАЛЬНОСТИ

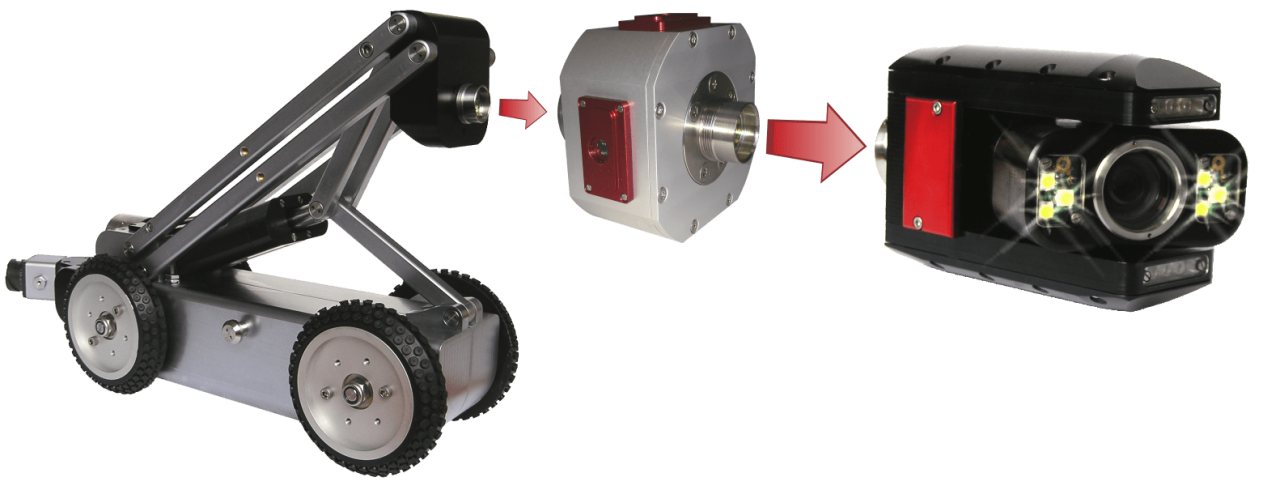

Непрерывный лазер MOL 500 разработан для транспортеров RV/RN 305 и RV/RN 315. Он устанавливается между головкой камеры и транспортером. Параметры овальности измеряются, когда система движется, в результате получается график, на котором овальность отображается по двум осям.

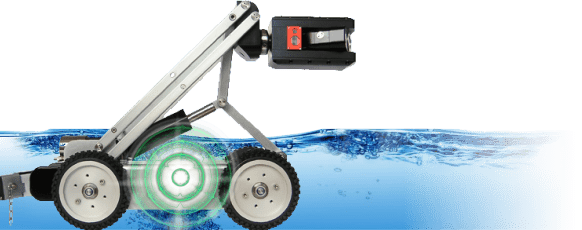

УНИКАЛЬНАЯ ФУНКЦИОНАЛЬНОСТЬ: ОБНАРУЖЕНИЕ ПРИТОКА ГРУНТОВЫХ ВОД
Возможность обнаружения притока грунтовых вод является инновацией, разработанной ZIKMUND и уникальной для нас. Когда камера достигает затопленного участка, источник часто остается невыявленным — это может быть утечка воды или просачивание. Наши системы могут с помощью электроники определить, является ли это притоком через поврежденную трубу или нет. Результаты заносятся в график, который обнаруживает в какой части трубопровода произошел невидимый приток.
Если канализация подтапливается грунтовыми водами, очистные сооружения сталкиваются с нежелательным увеличением объема очищаемой воды. Обнаружение такого нежелательного притока имеет решающее значение для оптимизации условий работы этих объектов.
ТРАССИРОВАНИЕ

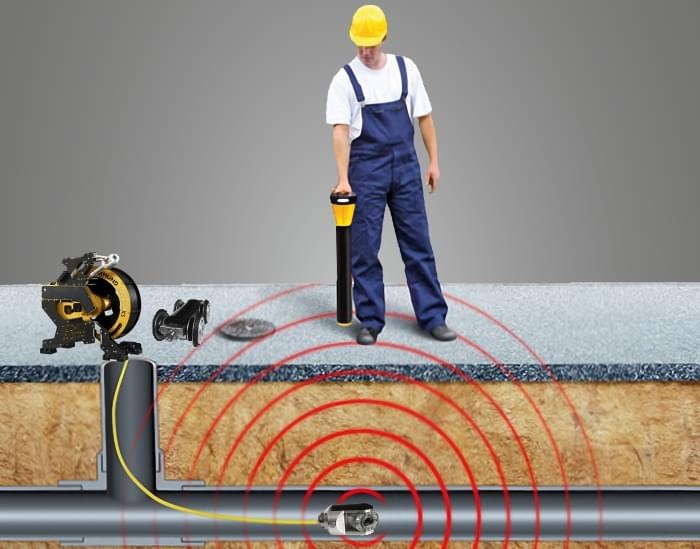

Функция трассирования определяет положение труб от поверхности земли с помощью передатчика, встроенного в головку камеры. Это означает, что оператор может следить за продвижением установки по трубе, что стало возможным благодаря локатору, который регистрирует его положение и глубину.
Примеры систем, подходящих для трассирования:
1/ Проталкиваемая камера с головкой RTH 34
2/ Все транспортеры с головками RTH 34, RTH 112i, RTH 112HD

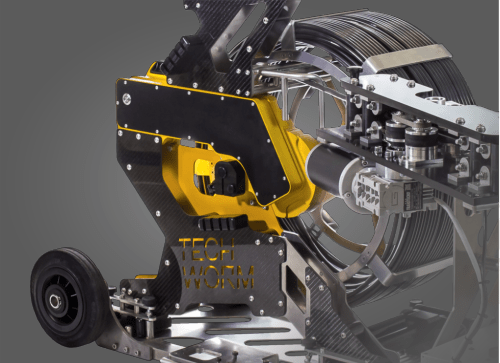

ТРАНСПОРТЕР + TECHWORM + ПОЗИЦИОНИРУЮЩИЙ РЫЧАГ = КАМЕРА ДЛЯ ОТВЕТВЛЕНИЙ
ЧРЕЗВЫЧАЙНО ЭКОНОМИЧНОЕ РЕШЕНИЕ
Если у вас есть транспортер RV/RN 305 или транспортер RV/RN 315, который вы используете для осмотра, вы можете получить систему для ответвлений, купив позиционирующий рычаг, транспортировочную тележку и проталкиваемую камеру, которую вы также можете использовать для осмотра профилей DN50-DN400.
Таким образом, цена системы для ответвлений так включает цену транспортерной систему и цену проталкиваемой камеру TechWorm. Таким образом, мы экономим ваши средства по сравнению с другими.
ОТЛИЧНАЯ МОБИЛЬНОСТЬ
С ПРОТАЛКИВАЕМОЙ КАМЕРОЙ
СВЯЗЬ ЧЕРЕЗ WI-FI
